全国72小时样品免费送达产品高质量保证 工程师上门指导 终身技术支持

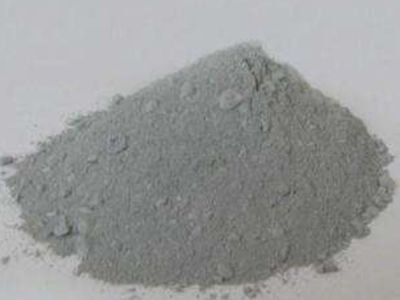

刚玉浇注料是采用Al2O3含量大于90%，以刚玉为主晶相的耐火制品并配入适量的分散剂、促凝剂、不锈钢纤维、按严格的配方复合而成。刚玉浇注料具有高温强度好、耐磨抗冲刷、高导热、抗热震、耐腐蚀、密封性好、速凝早等。

刚玉浇注料以刚玉为骨料和粉料外加些结合剂所制备的耐火浇注料。刚玉浇注料具有比高铝耐火浇注料和莫来石耐火浇注料更高的机械强度和抗磨蚀等性能，但抗热震性能稍差些。主要用做锅炉、高炉热风炉、加热炉、陶瓷窑炉等各种窑炉的内衬材料。

刚玉浇注料应用

刚玉浇注料主要用做锅炉、高炉热风炉、加热炉、陶瓷窑炉等各种窑炉的内衬材料。

理化指标

注意事项

刚玉浇注料初期热启动的时候在450℃之前为的是便于温度控制可选用木材、油煤气或者电进行加热，450℃之后可以用煤气加热。在450℃之前定要严格的控制升温速率，不然会直接影响到刚玉浇注料的使用寿命。

施工工艺

1.刚玉浇注料的包装：它的包装采用塑料编织袋，结合剂是由小塑料袋，每袋50kg。
　　
　　   2.刚玉浇注料的搅拌：搅拌的话用强制式搅拌机来拌料，以每袋为单位来进行搅拌，根据湿度的高低来升或降温来进行调整湿度，用来满足刚玉浇注料施工的湿度要求。
　　
　　   3.搅拌方法：先将耐火集料、结合剂都放到强制式搅拌机中，然后把干料干拌2min，等材料颜色统后再加水搅拌3-5min到材料颜色均匀的时候就能投入使用。搅拌好的浇注料要易于成团并且不漏。
　　
　　   4.刚玉浇注料加水量：耐火材料重量的6-8%，就是100kg高强耐磨可塑料加水6-8kg，可根据天气温度进行调整，用水需要是干净的饮用水。
　　
　　   5.刚玉浇注料加水搅拌以后定要在30min之内施工完毕，禁止返料搅拌和二次加水搅拌施工。
　　
　　   6.刚玉浇注料的振捣：浇注料要用插入式振动器或者平板式振动器进行浇注施工。每层浇注高度不能超过400毫米，不能在每个部位长时间振动以防止材料的颗粒分或者模板移位。不能手工振捣！
　　
　　   7.刚玉浇注料施工时要连续的进行，在上层浇注料初凝前，要把下层浇注料浇筑完毕。
　　
　　   8.刚玉浇注料的掩护和脱模：浇注结束后自然养护24小时后就能脱模。养护时不能浇水，养护的温度为5-35℃。
