全国72小时样品免费送达产品高质量保证 工程师上门指导 终身技术支持

是一种由耐火物质制成的粒状和粉状材料，并加入量结合剂和水分共同组成。它具有较高的流动性，适宜用浇注方法施工，并无需加热即可硬化的不定形耐火材料。由耐火骨料、粉料、结合剂、外加剂、水或其他液体材料组成。一般在使用现场以浇注、震动或捣固的方法浇筑成型，也可以制成预制件使用

  耐火浇注料是目前生产与使用广泛的一种不定形耐火材料。主要用于构筑各种加热炉内衬等整体构筑物。

    某些优质品种也可用于冶炼炉。

    例：

   （1）铝酸盐水泥耐火浇注料可广泛用于各种加热炉和其他无渣、无酸碱侵蚀的热工设备中。

   （2）在受铁水、钢水和熔渣侵蚀而工作温度又较高的部位，如出钢槽、盛钢桶和高炉炉身、出铁沟等，可使用由低钙和高纯度的高铝水泥结合和由含氧化铝较高而烧结良好的优质粒状和粉状料制成的耐火浇注料。

   （3）磷酸盐耐火浇注料既可广泛用于加热炉和加热金属的均热炉中，也可用于炼焦炉，水泥窑中直接同物料接触的部位。在同熔渣和熔融金属直接接触的冶金炉和其他容器中的一些部位，使用优质磷酸盐耐火浇注料进行修补也有良好效果。在一些工作温度不甚高而需要耐磨性较高的部位，使用磷酸盐耐火浇注料更为适宜。若选用刚玉质耐火物料制成耐火浇注料，在还原气氛下使用一般皆有较好的效果。

    作为热工设备的内衬和炉体时，一般应在次使用前进行烘烤，以使其中的物理水和结晶水逐步排除，达到某种程度的烧结，使其体积和某些性能达到使用时的稳定状态。烘烤制度对使用寿命有很大影响。烘烤制度的基本原则应是升温速度与可能产生的脱水及其他物相变化和变形相应，在急剧产生上述变化的某些温度阶段内，应缓慢升温甚至保温相当时间。若烘烤不当或不经烘烤立即升温投入使用，极易产生严重裂纹，甚至松散倒塌，在特本特厚部位甚至可能发生爆炸。

  （1）耐火温度高。

   （2）荷重软化温度高。

   （3）高温体积稳定。

   （4）施工便捷，既可以浇注成整体无缝内衬，也可以预制成浇注预制块使用。

   （5）整体结构稳定性好，耐剥落。

   （6）耐急冷急热，抗热震性优良

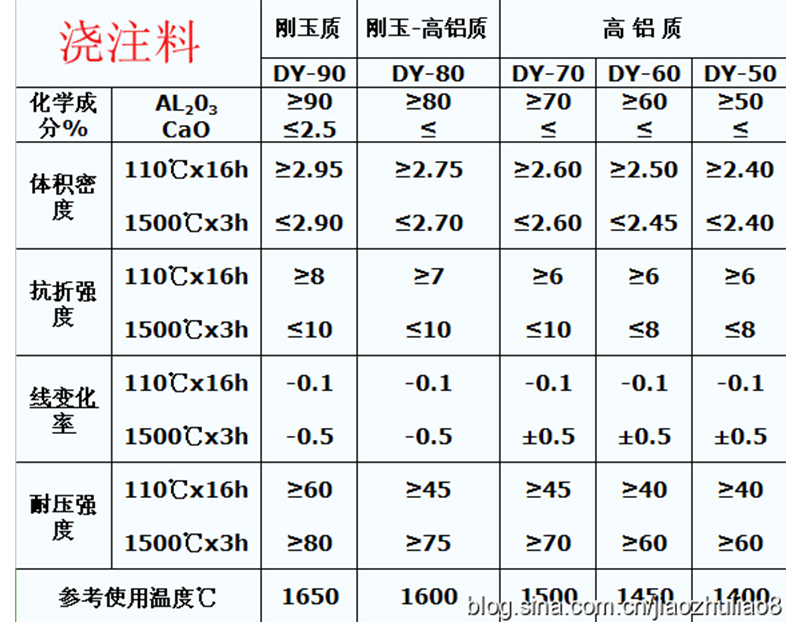

高铝浇注料

  高铝耐火浇注料是以高铝质原料为骨料和粉料，加入结合剂制成的耐火浇注料。具有较高的机械强度和良好的抗热震、抗磨蚀等性能，主要用做锅炉、高炉热风炉、加热炉、陶瓷窑炉等各种窑炉的内衬。

      该系列浇注料以耐火高铝原料结合为主，采用添加微粉新技术和复合型化学添加剂。荷重软化温度高，寿命长，施工方便等特点，对提高保温性，减少热能损失，降低环境工作温度有明显效果。

高铝耐火浇注料应用范围广：适用于加热炉、均热炉、热处理炉、回转窑；各种高温烧嘴内衬、加热炉水管包扎衬、钢水炉外精练装置部件及石油化工催化裂化反应器的高温耐磨衬体；高炉出铁沟、化铁炉出铁槽、铁水预处理用整体喷粉枪等衬体。还可用于制作大型预制块及炉衬。

钢纤维浇注料

  我公司生产的高强耐火浇注料钢钎维浇注料，耐磨浇注料，轻质保温浇注料，均采用高纯原料和添加剂，运用微粉添加技术，在混砂机内经过严格工艺生产而成。具有良好的结构稳定性和气密性，具有和制品相同或更高的理化性能，同时具有良好的施工性能。
    质量为本，诚信经营。是我公司的经营理念。 欢迎新老客户来电咨询,实地考察。
    钢纤维耐火浇注料的产品说明：钢纤维耐火浇注料是以高铝熟料或棕刚玉为骨料和粉料，加入结合剂和适量的耐热，不锈钢纤维及外加剂配制而成的水硬性耐火浇注料。
    钢纤维耐火浇注料具有高强度耐高温，抗冲击、抗热震、耐磨性能好等特点。
    钢纤维耐火浇注料产品分普通不锈钢纤维耐火浇注料和镀镍不锈钢钢纤维增强耐火浇注料两种，其中镀镍不锈钢钢纤维耐火浇注料技术具有更优良的耐高温，抗搓化性能。
    钢纤维耐火浇注料主要用于冶金、建材及循环流化床锅炉的高温易损部位。

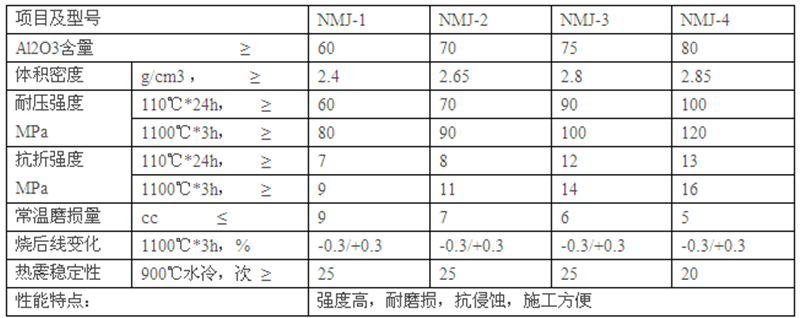

    二：钢纤维浇注料的技术参数和理化指标
